| ЛИТКОР-КМ |
Комплект изоляционных материалов ЛИТКОР-КМ (производства ЗАО "ПРОМИЗОЛЯЦИЯ) предназначен для антикоррозионной защиты наружной поверхности зоны сварных стыков и других элементов (отводы, переходы диаметров) промысловых и магистральных нефтегазопроводов, трубопроводов системы ППД, подземной, подводной и наземной (в насыпи) прокладки.
Комплект материалов наносится в «трассовых» условиях на трубопроводы с наружным и внутренним покрытием любого типа, в том числе на основе экструдированного полиэтилена. Диаметр трубопроводов до 820 мм включительно, температуре транспортируемого продукта не выше плюс 50°С.
Комплект состоит из следующих антикоррозионных материалов: праймера, армированной мастичной ленты и термоусаживающейся муфты.
ТУ 5772-010-55857963-2009
Комплект ЛИТКОР-КМ в расчете на один стык представляет из себя:
- битумно-полимерная грунтовка "БИОМ" (расход грунтовки 0,12÷0,16 л/м² покрытия);
- адгезионный слой, представляющий из себя мерный отрезок армированной мастичной ленты "РУИЗ-АРМ" наносимую на трубу "сигаретным" способом, шириной полотна 450 ‡5 мм. и длиной зависящей от диаметра изолируемого трубопровода; Размер отрезков ленты приведен в таблице.
- муфта термоусаживающаяся «ИЗТМ» представляющая собой однослойный рукав, изготовленный из свето- и термостабилизированного полиэтилена (низкой, средней или высокой плотности), модифицированного радиационно-химическим способом. Длина муфты (вдоль тубы) составляет не менее 500 мм. Муфта имеет ширину под конкретный диаметр трубопровода и указывается при заказе комплекта.
Пример условного обозначения комбинированного защитного покрытия на основе ленты армированной полимерно-битумной «РУИЗ-АРМ» на трубу диаметром 273 мм с муфтой длиной 500 мм при заказе:
Комплект ЛИТКОР КМ (РУИЗ-АРМ) – 273 × 500 ТУ 5772-010-55857963-2009
Показатели качества покрытия на основе комплета ЛИТКОР-КМ
| Наименование показателей качества | Норма |
|---|---|
| Внешний вид покрытия | Муфта плотно облегает трубу, отсутствие морщин и гофр |
| Общая толщина, мм, не менее | 2,3; 2,8 |
| Диэлектрическая сплошность. Отсутствие пробоя при электрическом напряжении, кВ/мм | 5,0 |
| Адгезия покрытия к стали: - при отслаивании, Н/см, не менее, при температуре (20±2)°С (40±2)°С - при сдвиге, МПа, не менее, при температуре 20±2)°С 40±2)°С |
35,0 20,0 0,2 0,1 |
| Адгезия покрытия к заводскому полиэтиленовому покрытию при температуре (20±2)°С при отслаивании, Н/см, не менее | 35,0 |
| Адгезия покрытия к стали, Н/см, не менее, после выдержки в воде в течение 1000 часов при температуре (20±2)°С (40±2)°С |
30,0 30,0 |
| Адгезия покрытия к заводскому покрытию, Н/см, не менее, после выдержки в воде в течение 1000 часов при температуре (20±2)°С (40±2)°С |
30,0 30,0 |
| Площадь отслаивания покрытия при катодной поляризации, см2, не более, при температуре: (20±2)°С (40±2)°С |
5,0 10,0 |
| Переходное сопротивление покрытия в 3 % растворе NaCl при температуре (20±2)°С, Омм2, не менее исходное после 100 суток выдержки |
1010 109 |
| Прочность покрытия при ударе, Дж, не менее, при температуре от -40 до +40°С | 8,0 |
| Сопротивление пенетрации (вдавливанию) при температуре (20±2)°С | 0,2 |
| Степень усадки муфты, %, не менее | 30 |
| Стойкость муфты к растрескиванию при температуре (50±2)°С, ч, не менее | 1000 |
| Стойкость муфты к воздействию УФ радиации в потоке 600 кВтч/м2 при температуре (50±2)°С, ч, не менее | 500 |
| Грибостойкость, балл, не более | 2 |
| Прочность при разрыве муфты при температуре (20±2)°С, Мпа, не менее | 12,0 |
| Относительное удлинение муфты при разрыве, %, не менее, при температуре: плюс (20±2)°С минус (40±2)°С |
200 100 |
| Изменения относительного удлинения муфты при разрыве после выдержки на воздухе в течение 1000 часов при температуре (110±3)°С, %, не более | 25 |

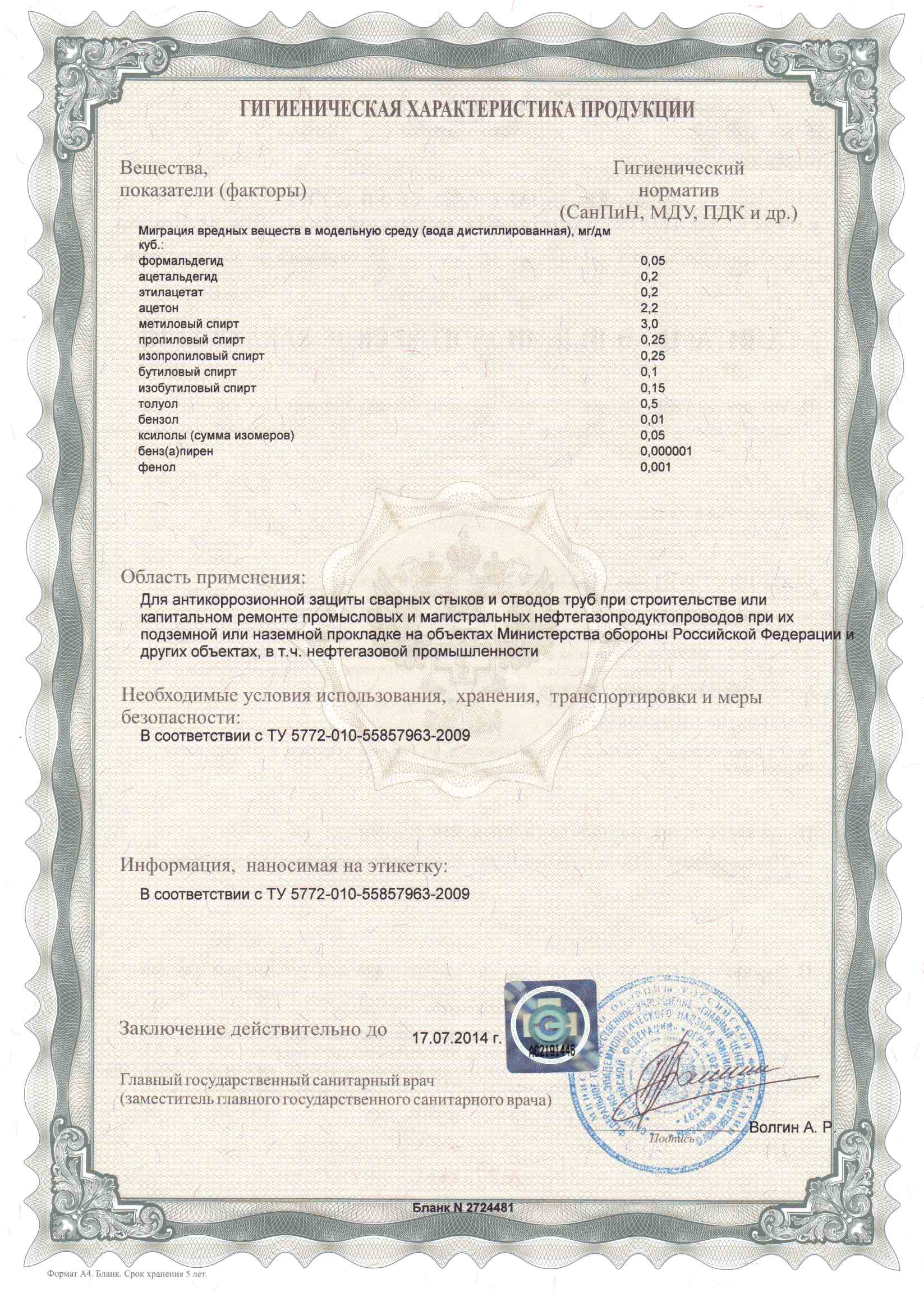

Дополнительно:
