| ДОНРАД-МСТ |
Комплект манжеты термоусаживающейся ДОНРАД-МСТ, предназначен для защиты от коррозии в трассовых условиях зоны сварных стыков стальных нефте-, продуктопроводов и отводов от них диаметром до 1220 мм включительно с заводским полиэтиленовым покрытием.Температура эксплуатации манжеты в установленном состоянии от минус 40°С до плюс 60°С.
Комплект манжеты ДОНРАД-МСТ для изоляции зон сварных стыков труб включает следующие материалы: собственно манжета, лента-замок и двухкомпонентный эпоксидного праймер «ПЭГ». По желанию Заказчика манжета может комплектоваться аппликатором типа «Б» для заполнения околошовных зон сварных стыков труб и зон перехода от заводского покрытия к стали.

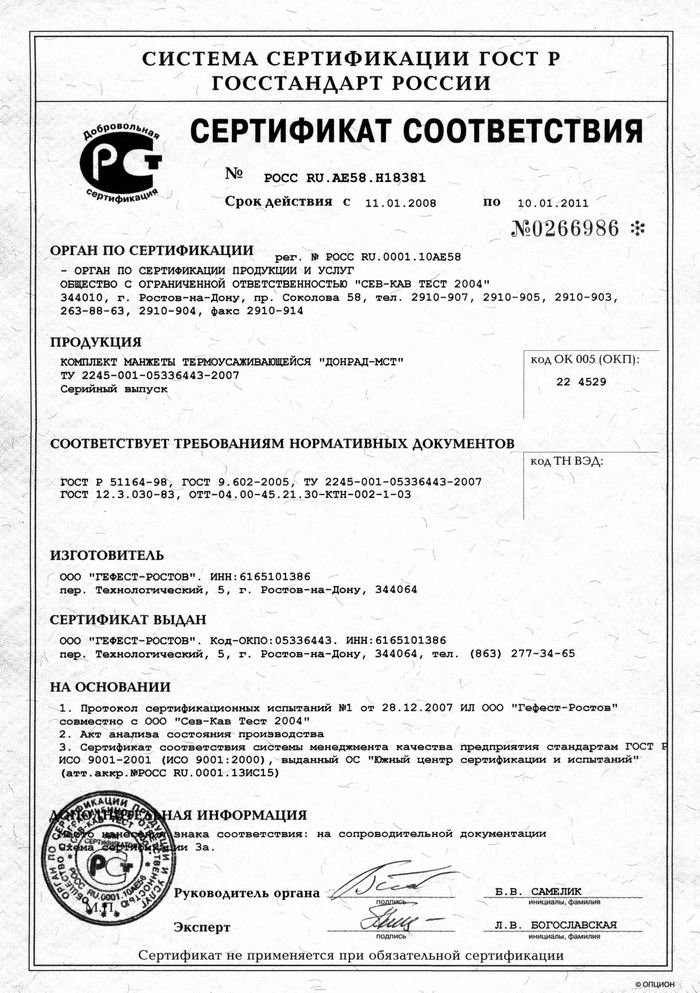

ТУ 2245-001-05336443-2007 Нет
Собственно манжета ДОНРАД-МСТ представляет собой мерный отрезок двухслойной термоусаживающейся ленты определенной длины, состоящей из термосветостабилизированной сшитой и ориентированной полиэтиленовой основы и термоплавкого адгезионного слоя.
Геометрические размеры(толщина и длина отрезка) манжет определяются диаметром и длиной неизолированной части труб. Стандартные размеры манжет приведены в таблице .
Лента манжеты не должна иметь дефектов( пузырей, cквозных отверстий, включений, нарушения сплошности адгезионного подслоя).
Лента-замок представляет собой радиационно-сшитую полиэтиленовую пленку-основу, совмещенную с адгезионным подслоем, который армирован стеклосеткой типа «СТРОБИ», и предназначена для соединения концов полотна манжеты в неразъемное соединение («кольцо») для последующей ее усадки. Лента-замок имеет геометрические размеры в зависимости от диаметра трубы и приведены в таблице.
Аппликатор (типа «Б») представляет собой полотно полимерного материала, изготовленного из клеевой композиции (адгезионного подслоя), и предназначен для заполнения околошовных зон сварных стыков труб и зон перехода от заводского покрытия к стали. Аппликатор поставляют Заказчику в виде мерных отрезков dв зависимости от диаметра трубы. Геометрические размеры аппликатора приведены в таблице.
Покрытие на основе манжеты ДОНРАД-МСТ должно иметь гладкую поверхность, плотно прилегать к поверхности трубы с заводским покрытием, не иметь пропусков, прожогов, пузырей, мест отслоений от трубопровода.
ТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ КАЧЕСТВА МАНЖЕТ И ПОКРЫТИЯ НА ИХ ОСНОВЕ
| Наименование показателя | Норма | |
| Адгезия покрытия к стали, Н/см, не менее | ||
| при температуре (20±5)ºС | 70 | |
| при температуре (40±3)ºС | 20 | |
| при температуре (60±3)ºС | 9 | |
| Адгезия покрытия к заводскому покрытию при (20±5)ºС, Н/см, не менее | 70 | |
| Адгезия покрытия к стали, Н/см, не менее, после 1000 ч выдержки в воде | ||
| при температуре испытаний (20±5)ºС | 50 | |
| при температуре испытаний (40±3)ºС | 50 | |
| при температуре испытаний (60±3)ºС | 50 | |
| Адгезия покрытия к заводскому покрытию, Н/см, не менее, после 1000 ч выдержки в воде | ||
| при температуре испытаний (20±5)ºС | 50 | |
| при температуре испытаний (40±3)ºС | 50 | |
| при температуре испытаний (60±3)ºС | 50 | |
| Площадь катодного отслаивания покрытия, см 2, не более, после 30 суток испытаний в 3% растворе NaCl при потенциале поляризации -1,5 В | ||
| при температуре (20±5)ºС | 4 | |
| при температуре (40±3)ºС | 8 | |
| при температуре (60±3)ºС | 10 | |
| Переходное сопротивление покрытия в 3% растворе NaCl при температуре (20±5)ºС, Ом • м2 , не менее | ||
| исходное | 1010 | |
| после 100 суток выдержки | 109 | |
| Прочность покрытия при ударе, Дж, не менее, при температуре испытаний от минус 40ºС до плюс 40ºС для трубопроводов номинальным диаметром | ||
| до 273 мм включительно | 4 | |
| свыше 273 мм до 530 включительно | 6 | |
| свыше 530 мм до 820 включительно | 8 | |
| свыше 820 мм | 10 | |
| Сопротивление пенетрации (вдавливанию) при (20±5)ºС, мм, не более | 0,2 | |
| Степень усадки манжеты в продольном направлении, % | ||
| не менее | 15 | |
| не более | 30 | |
| Стойкость к растрескиванию при (60±3)ºС, ч, не менее | 1000 | |
| Стойкость к воздействию УФ-радиации в потоке 600 кВт•ч/м2при (50±3)ºС, ч, не менее | 500 | |
| Грибостойкость, балл, не более | 2 | |
| Прочность при разрыве в продольном направлении при (20±5)ºС, МПа, не менее | 12,0 | |
| Относительное удлинение при разрыве, %, не менее | ||
| при температуре испытаний плюс (20±5)ºС | 200 | |
| при температуре испытаний минус (40±3)ºС | 100 | |
| Изменение относительного удлинения при разрыве после выдержки в воздушной среде при 110ºС в течение 1000 ч, %, не более | 25 | |
| Диэлектрическая сплошность покрытия на основе манжеты. Отсутствие пробоя при постоянном электрическом напряжении, кВ/мм, не менее | 5 | |
| Температура хрупкости, ºС, не выше | минус 60 | |
Манжеты общей массой не более 30 кг упаковывают в полиэтиленовые пакеты и коробки из картона. Допускается формировать рулоны из длинномерных манжет, которые упаковывают в полиэтиленовую пленку и картонную коробку; масса рулона не должна превышать 30 кг.
Манжеты маркируются в соответствии с диаметром трубы для которого они предназначены. Пример обозначения комплекта манжеты ДОНРАД-МСТ номинальной ширины 495 мм и толщины 2,4 мм для трубы диаметром 1020 мм:
Манжета ДОНРАД-МСТ 1020.495.2,4 ТУ 2245-001-05336443-2007
