ТЕРМОРАД-МСТ

donrad-mstМанжета термоусаживающаяся ТЕРМОРАД-МСТ разработана совместно с Всероссийским научно-исследовательским институтом природного газа и газовых технологий, «ВНИИГАЗ» и предназначена для наружной антикоррозионной защиты сварных стыков подземных газопроводов без ограничения по диаметрам с наружным заводским полиэтиленовым покрытием.

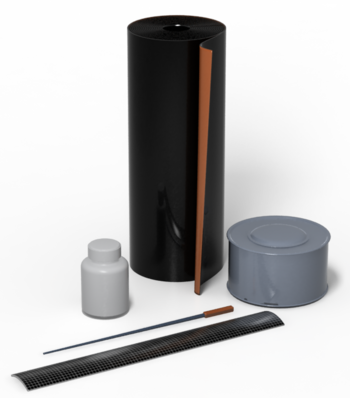

В комплект манжеты ТЕРМОРАД- МСТ входят следующие материалы: собственно манжета ТЕРМОРАД-МСТ,  лента-замок и двухкомпонентный эпоксидный праймер ПЭГ. По желанию Заказчика манжета может комплектоваться также аппликатором типа "Б", предназначенным для заполнения околошовных зон сварного стыка труб и зон перехода от заводского покрытия к стали.

ТУ 2245-027-46541379-2004                        Не поставляем

Допустимая температура окружающей среды при проведении строительно-монтажных работ составляет от минус 30°С до плюс 50°С.

Температура длительной эксплуатации (в установленном состоянии) – от минус 20°С до плюс 60°С в грунтах различной агрессивности и влажности.

Собственно манжета ТЕРМОРАД-МСТ представляет собой мерный отрезок двухслойной термоусаживающейся ленты определенной длины, состоящей из термосветостабилизированной сшитой и ориентированной полиэтиленовой основы и термоплавкого адгезионного слоя.
Геометрические размеры(толщина и длина отрезка) манжет определяются диаметром и длиной неизолированной части труб. Стандартные размеры манжет приведены в таблице .
Лента манжеты не должна иметь дефектов( пузырей, cквозных отверстий, включений, нарушения сплошности адгезионного подслоя).

Лента-замок представляет собой радиационно-сшитую полиэтиленовую пленку-основу, совмещенную с адгезионным подслоем, который армирован стеклосеткой типа «СТРОБИ», и предназначена для соединения концов полотна манжеты в неразъемное соединение («кольцо») для последующей ее усадки. Лента-замок имеет геометрические размеры в зависимости от диаметра трубы и приведены в таблице.

Эпоксидный праймер ПЭГ представляет собой двухкомпонентную систему из эпоксидной смолы и отвердителя. По основным характеристикам эпоксидный праймер должен соответствовать нормам, указанным в ТУ 2257-021-46541379-01.

Аппликатор (типа «Б») представляет собой полотно полимерного материала, изготовленного из клеевой композиции (адгезионного подслоя), и предназначен для заполнения околошовных зон сварных стыков труб и зон перехода от заводского покрытия к стали. Аппликатор поставляют Заказчику в виде мерных отрезков в зависимости от диаметра трубы. Геометрические размеры аппликатора приведены в таблице.

Технические показатели свойств манжет и покрытия на их основе

Наименование показателяНорма
Манжета в исходном состоянии
Период индукции окисления полиэтиленовой основы
— исходный, мин, не менее 40
— после 500 ч старения на воздухе при 120 °С, снижение, %, не более 50
Прочность при разрыве в продольном направлении при температуре (20±2) °С, МПа, не менее 12
Относительное удлинение при разрыве в продольном направлении при температуре (20±2) °С, %, не менее 200
Степень полной усадки в продольном направлении, % 25±5
Максимальное напряжение термоусадки в продольном направлении в пересчете на сечение основы, г/мм², не менее 15
Диэлектрическая сплошность. Отсутствие пробоя при постоянном электрическом напряжении, кВ/мм, не менее 5 + 5 кВ
Температура хрупкости, °С, не более минус 30
Покрытие на основе манжеты (по эпоксидному праймеру)
Адгезия к праймированной стали и полиэтилену при 20 °С, Н/см, не менее 70
Адгезия к праймированной стали после 1000 ч выдержки в воде при 60 °С, Н/см, не менее 50
Прочность при ударе, Дж/мм, не менее
— при температуре минус (30 ± 3) °С 8
— при температуре (20 ± 3) °С 4
— при температуре (50 ± 3) °С 2
Переходное сопротивление в 3% NaCl, Ом * м², не менее
— исходное 1010
— через 100 сут выдержки при температуре (60 ± 3) °С 108
Площадь отслаивания при поляризации после 30 сут испытаний, см², не более
— при температуре (20 ± 3) °С 4
— при температуре (60 ± 3) °С 15
Устойчивость к сдвигу при температуре (60 ± 2) °С и нагрузке 0,25 кг/см², мм, не более 2

Манжеты упаковываются в полиэтиленовые пакеты и коробки из гофро-картона не более 30 кг по массе.
Упаковка материалов, входящих в комплект, выполняется в соответствии с требованиями технических условий на их изготовление.

Манжеты ТЕРМОРАД-МСТ рекомендованы к применению "ОАО "ГАЗПРОМ" Заключение
