tel  +7 (495) 648-65-46
 Email:  info@truboizol.ru
ДОНРАД-МСТ

donrad-mst

Комплект манжеты термоусаживающейся ДОНРАД-МСТ, предназначен для защиты от коррозии в трассовых условиях зоны сварных стыков стальных нефте-, продуктопроводов и отводов от них диаметром до 1220 мм включительно с заводским полиэтиленовым покрытием.Температура эксплуатации манжеты в установленном состоянии от минус 40°С до плюс 60°С.
Комплект манжеты ДОНРАД-МСТ для изоляции зон сварных стыков труб включает следующие материалы: собственно манжета, лента-замок  и двухкомпонентный эпоксидного праймер «ПЭГ». По желанию Заказчика манжета может комплектоваться аппликатором типа «Б» для заполнения околошовных зон сварных стыков труб и зон перехода от заводского покрытия к стали.

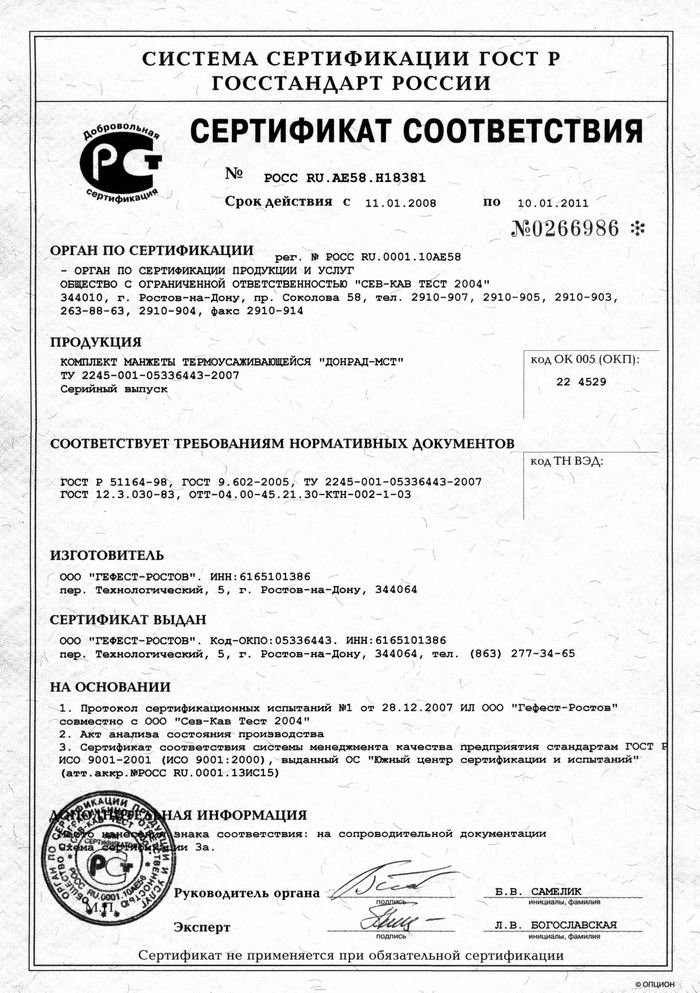

ТУ 2245-001-05336443-2007                          НетGefestLogo



Собственно манжета ДОНРАД-МСТ представляет собой мерный отрезок двухслойной термоусаживающейся ленты определенной длины, состоящей из термосветостабилизированной сшитой и ориентированной полиэтиленовой основы и термоплавкого адгезионного слоя.
Геометрические размеры(толщина и длина отрезка) манжет определяются диаметром и длиной неизолированной части труб. Стандартные размеры манжет приведены в таблице .
Лента манжеты не должна иметь дефектов( пузырей, cквозных отверстий, включений, нарушения сплошности адгезионного подслоя).

Лента-замок представляет собой радиационно-сшитую полиэтиленовую пленку-основу, совмещенную с адгезионным подслоем, который армирован стеклосеткой типа «СТРОБИ», и предназначена для соединения концов полотна манжеты в неразъемное соединение («кольцо») для последующей ее усадки. Лента-замок имеет геометрические размеры в зависимости от диаметра трубы и приведены в таблице.

Аппликатор (типа «Б») представляет собой полотно полимерного материала, изготовленного из клеевой композиции (адгезионного подслоя), и предназначен для заполнения околошовных зон сварных стыков труб и зон перехода от заводского покрытия к стали. Аппликатор поставляют Заказчику в виде мерных отрезков dв зависимости от диаметра трубы. Геометрические размеры аппликатора приведены в таблице.

Покрытие на основе манжеты ДОНРАД-МСТ должно иметь гладкую поверхность, плотно прилегать к поверхности трубы с заводским покрытием, не иметь пропусков, прожогов, пузырей, мест отслоений от трубопровода.

ТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ КАЧЕСТВА МАНЖЕТ И ПОКРЫТИЯ НА ИХ ОСНОВЕ



Наименование показателя Норма
Адгезия покрытия к стали, Н/см, не менее
   при температуре (20±5)ºС 70
   при температуре (40±3)ºС 20
   при температуре (60±3)ºС 9
Адгезия покрытия к заводскому покрытию при (20±5)ºС, Н/см, не менее 70
Адгезия покрытия к стали, Н/см, не менее, после 1000 ч выдержки в воде
   при температуре испытаний (20±5)ºС 50
   при температуре испытаний (40±3)ºС 50
   при температуре испытаний (60±3)ºС 50
 Адгезия покрытия к заводскому покрытию, Н/см, не менее, после 1000 ч выдержки в воде
   при температуре испытаний (20±5)ºС 50
   при температуре испытаний (40±3)ºС 50
   при температуре испытаний (60±3)ºС 50
 Площадь катодного отслаивания покрытия, см 2, не более, после 30 суток испытаний в 3% растворе NaCl при потенциале поляризации -1,5 В
   при температуре (20±5)ºС 4
   при температуре (40±3)ºС 8
   при температуре (60±3)ºС 10
Переходное сопротивление покрытия в 3% растворе NaCl при температуре (20±5)ºС, Ом • м2 , не менее
исходное 1010
после 100 суток выдержки 109
Прочность покрытия при ударе, Дж, не менее, при температуре испытаний от минус 40ºС до плюс 40ºС для трубопроводов номинальным диаметром
   до 273 мм включительно 4
   свыше 273 мм до 530 включительно 6
   свыше 530 мм до 820 включительно 8
   свыше 820 мм 10
Сопротивление пенетрации (вдавливанию) при (20±5)ºС, мм, не более 0,2
Степень усадки манжеты в продольном направлении, %
   не менее 15
   не более 30
Стойкость к растрескиванию при (60±3)ºС, ч, не менее 1000
Стойкость к воздействию УФ-радиации в потоке 600 кВт•ч/м2при (50±3)ºС, ч, не менее 500
Грибостойкость, балл, не более 2
Прочность при разрыве в продольном направлении при (20±5)ºС, МПа, не менее 12,0
Относительное удлинение при разрыве, %, не менее
   при температуре испытаний плюс (20±5)ºС 200
   при температуре испытаний минус (40±3)ºС 100
Изменение относительного удлинения при разрыве после выдержки в воздушной среде при 110ºС в течение 1000 ч, %, не более 25
Диэлектрическая сплошность покрытия на основе манжеты. Отсутствие пробоя при постоянном электрическом напряжении, кВ/мм, не менее 5
Температура хрупкости, ºС, не выше минус 60

Манжеты общей массой не более 30 кг упаковывают в полиэтиленовые пакеты и коробки из картона. Допускается формировать рулоны из длинномерных манжет, которые упаковывают в полиэтиленовую пленку и картонную коробку; масса рулона не должна превышать 30 кг.

Манжеты маркируются в соответствии с диаметром трубы для которого они предназначены. Пример обозначения  комплекта манжеты ДОНРАД-МСТ номинальной ширины 495 мм и толщины 2,4 мм для трубы диаметром 1020 мм:
Манжета ДОНРАД-МСТ  1020.495.2,4  ТУ 2245-001-05336443-2007


Дополнително:

Наверх
